Le kit, pièce par pièce.

Sommaire

1. 01Capteursdedans et dehors
2. 02Armoire de pilotageen pignon, dehors
3. 03Extracteursen pignon
4. 04Brasseurs d'airsuspendus aux arceaux
5. 05Micro-brumisationsous la faîtière
6. 06Ombrage pilotéau-dessus de la bâche
7. 07Goutte-à-goutteau pied des plants
8. 08Votre téléphoneoù que vous soyez

03

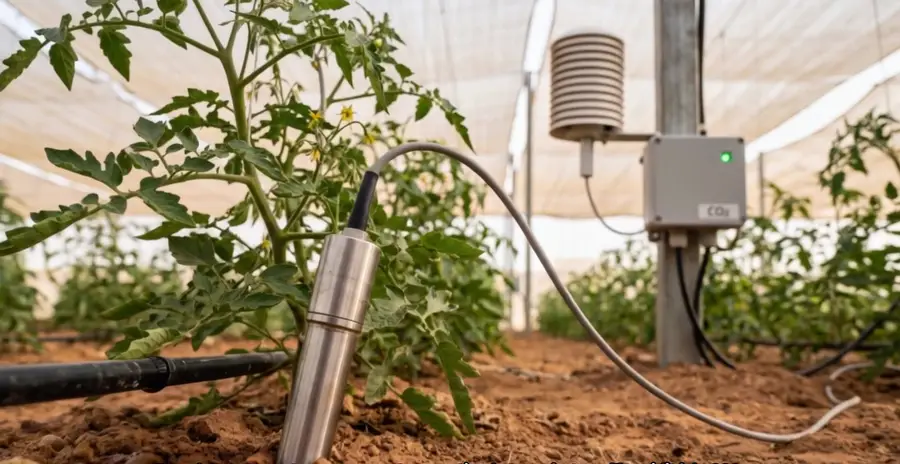

01 · Capteurs

Sondes d'air sous abri ventilé, capteur de rayonnement, sonde de sol

Des sondes de température et d'humidité sous abri à ventilation forcée, à l'intérieur et à l'extérieur du tunnel, complétées par un capteur de rayonnement, un capteur de CO₂ et une sonde d'humidité du sol au pied des plants. Les mesures sont relevées chaque minute, horodatées et archivées. Elles servent à calculer le déficit de pression de vapeur, la grandeur qui pilote réellement la ventilation et la brumisation.

Mesures	température, humidité, rayonnement, CO₂, humidité du sol
Précision	0,1 °C et 1 % d'humidité relative
Relevé	chaque minute, horodaté et archivé
Abri	anti-rayonnement, à ventilation forcée

RétrofitSerre neuve

07

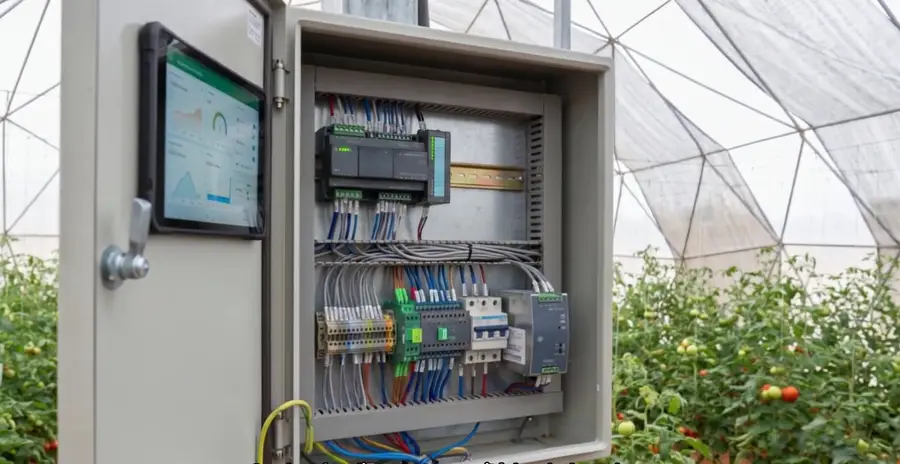

02 · Armoire de pilotage

Coffret de régulation étanche, installé en pignon

Un coffret de régulation en polyester armé, étanche à la poussière et à la condensation, installé en pignon à l'extérieur du tunnel. Il compare chaque mesure aux consignes définies par culture et commande les extracteurs, les brasseurs, la pompe de brumisation et l'écran d'ombrage selon une séquence programmée. Il fonctionne en autonomie en cas de coupure du réseau, enregistre l'historique en local et reçoit ses mises à jour à distance.

Coffret	polyester armé, étanche IP66
Protection	parafoudre, alimentation 24 V secourue
Fonctionnement	autonome, même sans réseau
Historique	enregistré en local et en ligne
Mises à jour	à distance

RétrofitSerre neuve

09

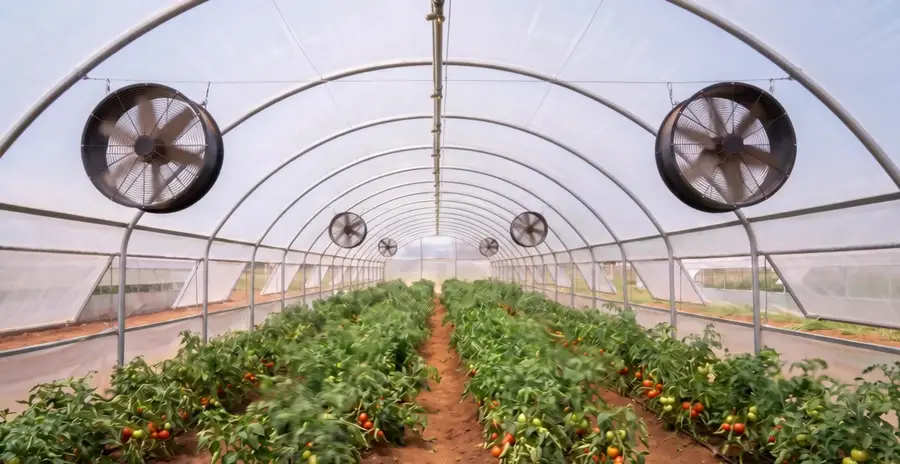

03 · Extracteurs

Ventilateurs d'extraction à moteur EC, à vitesse variable

Des ventilateurs d'extraction à moteur à commutation électronique, montés en pignon, qui évacuent l'air chaud et humide dès que la température ou l'humidité dépasse la consigne. La vitesse se règle en continu, de 0 à 100 %, avec un démarrage progressif et une consommation réduite à charge partielle. L'air neuf entre par l'ouvrant opposé : le tunnel est balayé sur toute sa longueur.

Moteurs	EC, à vitesse variable
Commande	en continu, par paliers, démarrage progressif
Déclenchement	écart de température ou d'humidité
Consommation	réduite à charge partielle

RétrofitSerre neuve

11

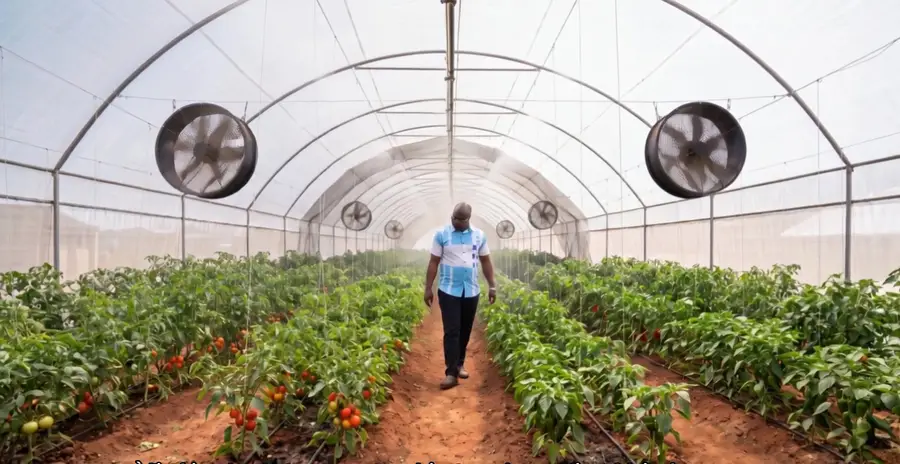

04 · Brasseurs d'air

Plusieurs ventilateurs de brassage suspendus aux arceaux

Plusieurs ventilateurs de brassage suspendus aux arceaux, pilotés par variateur, qui mettent l'air du tunnel en circulation horizontale lente et continue. Ils suppriment les poches chaudes au fond du tunnel et renouvellent la pellicule d'air saturé au contact des feuilles. Au lever du jour, ils évitent que la condensation ne goutte sur le feuillage, première voie d'entrée du mildiou et du botrytis.

Principe	brassage horizontal, en boucle
Moteurs	EC, pilotés par variateur
Fonction	homogénéisation, anti-condensation
Pilotage	automatique, au lever du jour et par forte chaleur

RétrofitSerre neuve

13

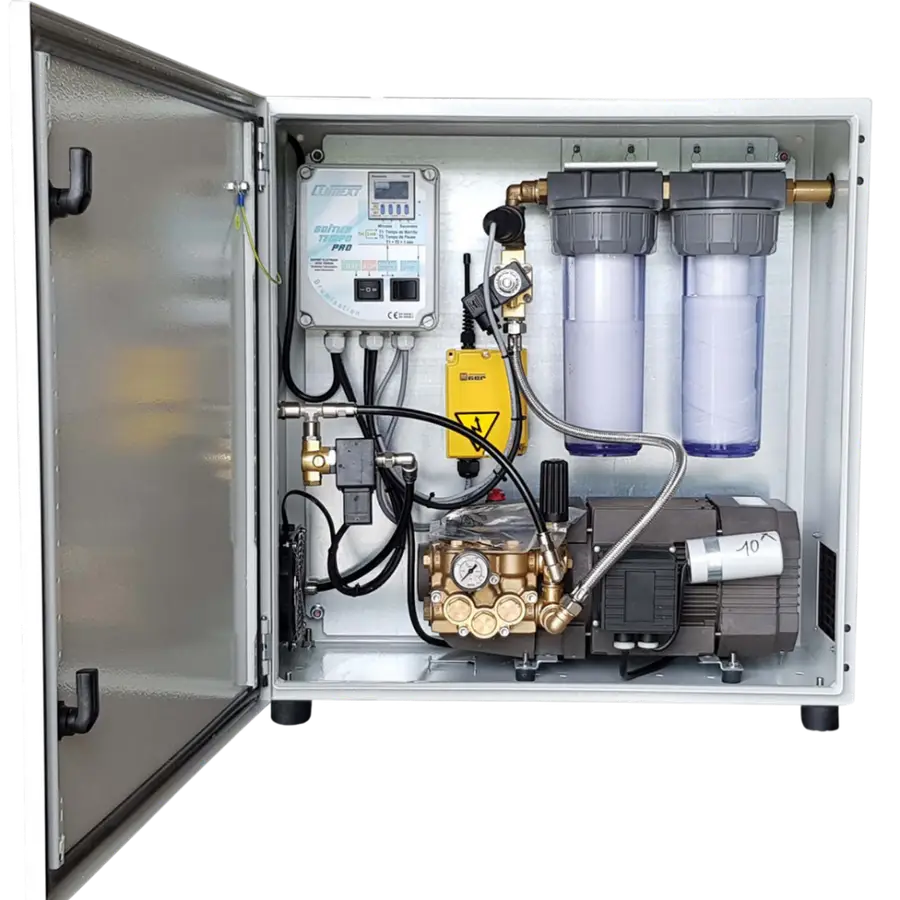

05 · Micro-brumisation

Rampe de buses haute pression, pompe à variateur de fréquence

Une rampe de buses inox anti-goutte installée sous la faîtière, alimentée par un groupe de pompage haute pression à variateur de fréquence. À 70 bar, les buses produisent un brouillard de 10 à 20 microns qui s'évapore avant d'atteindre le feuillage : l'air se refroidit de plusieurs degrés, la culture reste sèche. Le variateur module le débit pour tenir la consigne sans à-coups, et la brumisation se coupe automatiquement au-delà de 75 à 80 % d'humidité. L'eau est filtrée puis traitée aux UV.

Pression	70 bar, pompe à variateur
Buses	inox anti-goutte, 0,10 à 0,15 mm
Gouttelettes	10 à 20 µm
Coupure	au-delà de 75 à 80 % d'humidité
Eau	filtrée 20 et 5 µm, traitée UV-C

RétrofitSerre neuve

15

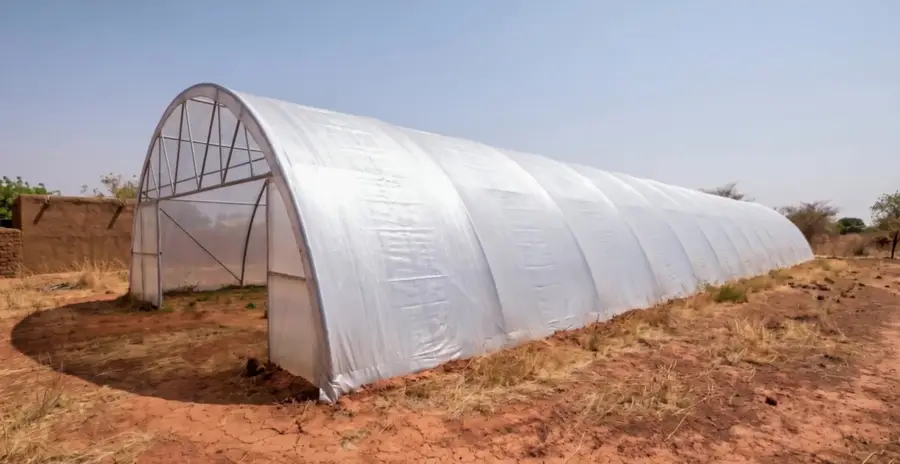

06 · Ombrage piloté

Écran climatique motorisé, au-dessus de la bâche

Un écran climatique réfléchissant, tendu au-dessus de la bâche et entraîné par un motoréducteur sur rails. Il se déploie quand le rayonnement mesuré dépasse le seuil fixé et se replie dès que le ciel se couvre, en moins d'une minute. Les jours gris, la culture garde toute la lumière. Il remplace le blanchiment à la chaux, à appliquer puis à laver chaque saison.

Écran	réfléchissant, mobile
Motorisation	motoréducteur, rails et câbles
Seuil	réglable, 800 W/m² par défaut
Réaction	moins d'une minute

RétrofitSerre neuve

17

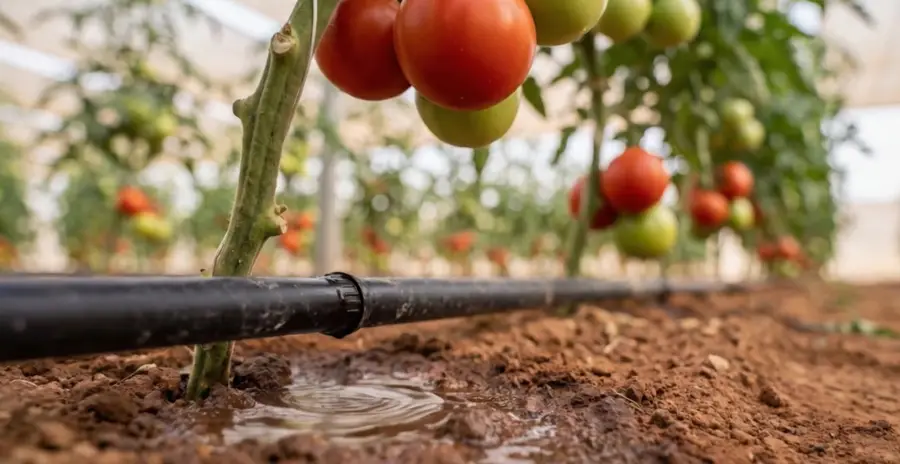

07 · Goutte-à-goutte

Gaine de goutte-à-goutte autorégulante, une par rang

Une gaine de goutte-à-goutte autorégulante par rang, à goutteurs intégrés, raccordée à une tête de réseau filtrée. L'irrigation est déclenchée par la sonde d'humidité du sol, selon le besoin réel et non à heure fixe. Les goutteurs autorégulants délivrent le même débit en tête et en bout de rang : chaque litre va aux racines, rien ne part dans l'air.

Gaine	autorégulante, goutteurs intégrés
Filtration	filtre à disques en tête de réseau
Pilotage	par la sonde d'humidité du sol
Rétrofit	en option si votre tunnel en est déjà équipé

RétrofitSerre neuve

19

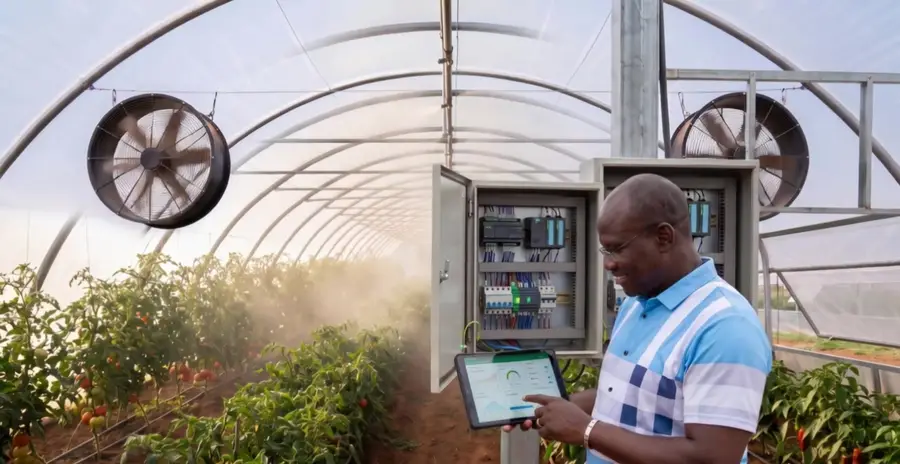

08 · Votre téléphone

Application de suivi, de réglage et d'alertes

Une application mobile reliée à l'armoire de pilotage. Elle affiche en direct les mesures de chaque tunnel, permet de régler les consignes culture par culture, conserve l'historique et envoie une alerte en cas de dépassement de seuil, de gel ou de coupure. Les données transitent chiffrées vers nos serveurs ; si la connexion tombe, le tunnel continue de se réguler seul.

Voir	mesures en direct, historique
Régler	un microclimat par culture
Alertes	chaleur, gel, humidité, coupure
Liaison	chiffrée, tunnel autonome hors connexion

RétrofitSerre neuve

21
